熱塑性碳纖維復合材料在加工便捷性、損傷容限度和可回收性方面都具備不錯的優勢，在汽車制造產業中可以發揮出不錯的應用效果。不過在汽車零部件的設計上需要充分考慮高應變率下的載荷條件，如車身主體結構等。另外汽車沖擊和碰撞場景的模擬需要制造材料的動態數據做支撐，需要對其材料進行動態和靜態的多項測試。本文中，智上新材料將結合專業論文，介紹單向熱塑性CF/PA6復合材料在高應變率縱向壓縮載荷下的性能表征。
　　

　　針對單向CF/PA6的準靜態和動態測試
　　
　　1、材料選擇：選擇重量比為60%的單向熱塑性CF/PA6復合材料，纖維體積含量為49%。為了確保試樣穩定性并防止在加載端發生過早失效，在加載端通過粘合玻璃-環氧復合材料的兩層片材增加了截面積。試樣在進行實驗前被真空干燥，以避免水分吸收。
　　

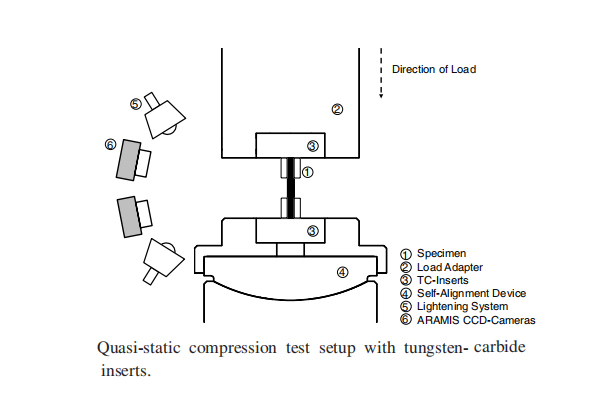

　　2、準靜態測試：隨機選擇5個CF/PA6試樣，使用機電試驗機進行準靜態測試，位移率為0.5mm/min，利用兩個物體透鏡，獲得試樣前表面的三維準靜態應變場，采用數字圖像相關軟件計算應變數值，并制成壓縮應力-應變響應曲線圖。
　　

　　3、動態測試：隨機選擇5個CF/PA6試樣，使用分裂霍普金森壓力棒（SHPB）進行了高應變率動態測試，使用脈沖整形器提供一個三角形的彈性波，模擬接近實際工況的線性應力-應變行為失效的動態過程，使用高速攝像機監測試樣變形和失效模式。
　　
　　高應變率縱向載荷下CF/PA6的性能表征
　　

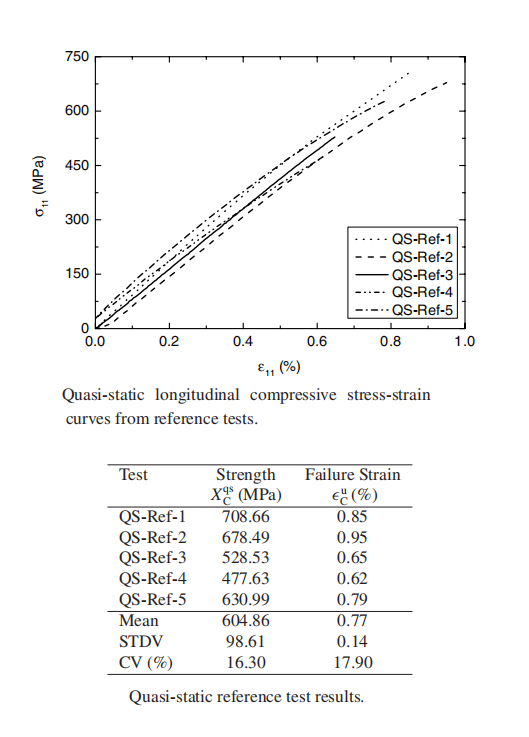

　　1、準靜態測試結果：在恒定的位移速率下，加載5個試樣直到失效，準靜態測試的5個試樣的縱向壓縮應力-應變響應曲線如上圖所示。每條曲線的終點表示失效載荷，并與準靜態縱向抗壓強度 Xqs C 和最終的失效應變 εu C 相關，5個試樣的平均縱向壓縮強度為604.86MPa。
　　

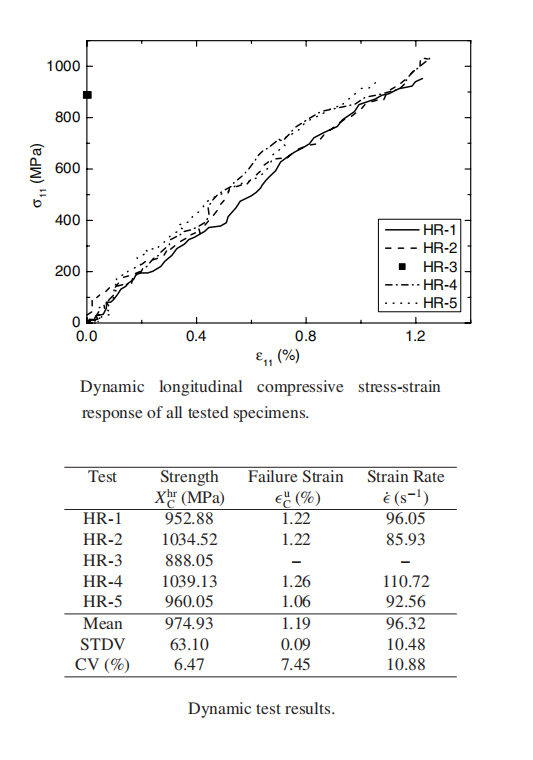

　　2、動態測試結果：動態測試的5個試樣的縱向壓縮應力-應變響應曲線如上圖所示，所有數據是基于光學測量的應變和通過分裂霍普金森壓力棒（SHPB）分析計算出的應力。由于條形應變信號的數字化和從數字圖像相關性中接收到的應變值的離散數，應力-應變曲線會有些噪聲。每條曲線的終點表示失效載荷，并與準靜態縱向抗壓強度 Xqs C 和最終的失效應變 εu C 相關，5個試樣的平均縱向壓縮強度為974.93MPa。
　　

　　實驗研究表明，與準靜態參考測試相比，單向熱塑性CF/PA6復合材料的縱向壓縮強度在高應變率下增加了61%，說明單向熱塑性CF/PA6復合材料可應用于汽車主體結構的制造，在設計合理的前提下，可以發揮出較好的性能優勢，為未來汽車產業的健康發展提供助力。
